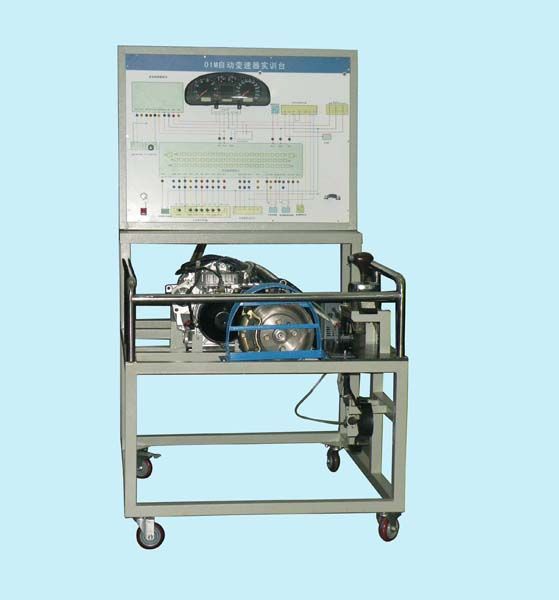

l 型号:DL-Z8120-01M
l 使用环境：温度-5℃～40℃；湿度≤80％
l 变速器类型：一汽大众
l 变速器型号：01M
l 工作电压：220V/380V
l 频率：50/60HZ；
l 功率：220V-350W/380V-3000W
l 尺寸：1200×1000×1750（长×宽×高）
l 万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所用材料如方管、角钢等采用国标标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化，不褪色
l 控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。
产品组成：
自动变速器总成和变速器控制单元、原车线束、仪表总成、车速传感器、油温度传感器、点火开关、测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书。
功能特点
1. 本实验台可使学生了解01M自动变速器系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。
2. 通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、变速器电磁阀、转速传感器、发动机转速传感器等各传感器执行器的电压及电阻值。
3. 设置电控燃油系统单个常见故障16个，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力。
4. 充分展示自动变速器系统组成结构和电路元件通过数据传输执行工作；
5. 调速电机驱动发动机信号盘及变速器信号盘，模拟发动机及变速器驱动；
6. 可实现发动机与自动变速器、仪表总成、网关电脑之间的CAN-BUS数据总线的信号传输；
7. LED指示灯显示7个电磁阀在不同档位中的变化，电磁阀在加速过程中显示1档、2档、3档、4档、倒档的工作情况与变化；
8. 可实行强制降档的各个电磁阀及节气门对应变化。
显示功能
1. 可通过原厂组合仪表、可以看到车速，及其它指示灯的工作情况. 可以通过故障指示灯来显示故障
2. 采用变频电机提供动力，实现变速箱在不同输入转速下，进行升档和降档试验；
3. 通过档位指示灯观察档位分布情况；通过油压表观察各档的换档油压变化；
4. 实验台面板上分布电脑控制电路；由实际的自动传动系统控制电脑ECU实现对试验过程的控制；采用液压制动械加载方式，通过液压系统对与输出轴连接的摩擦盘施加压力而产生制动力
检测功能
配备电脑数据检测端口，可通过连接专用或通用型解码器，故障码读取、故障码清除、波形分析、元件测试等
