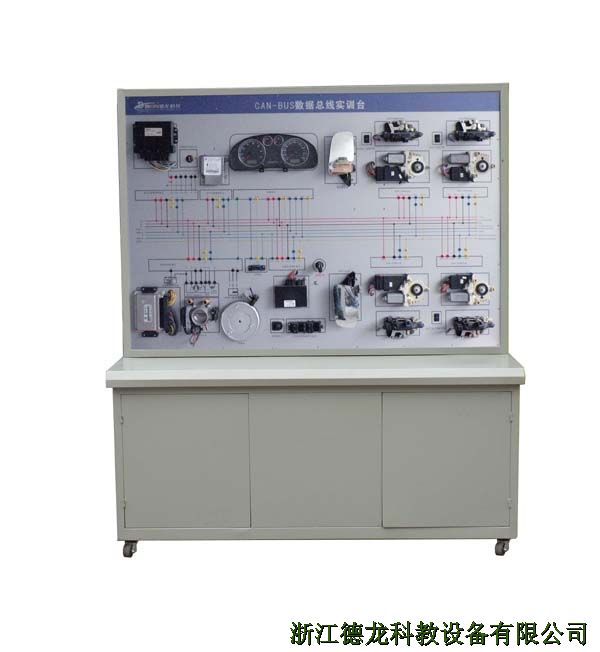

产品简介：

型号:DL-SF5-CAN

使用环境：温度-5℃～40℃；湿度≤80％

汽车型号：帕萨特B5

工作电压：220V

频率：50/60HZ；

功率：350W

示教板尺寸：1600×450×1850（长×宽×高）

产品简介：

万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色

控制面板采用纯铝塑板，控制面板上彩色激光数码打印与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。

产品组成：

一、结构组成：包括组合仪表、诊断座、舒适系统控制单元、司机侧车门控制单元及门锁总成、副司机侧车门控制单元及门锁总成、左后车门控制单元及门锁总成、右后车门控制单元及门锁总成、电动窗总开关、点火锁总成及应答线圈、移动台架等等。

功能特点

1.         本实验台可使学生了解CAN-BUS数据总线系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。

2.         通过显而易见的电脑检测端子，配合万用表检测如传感器、执行器的电压及电阻值。

3.         设置CAN-BUS常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力

4.         充分展示大众汽车数据传输网络系统的组成结构和电路元件通过数据传输执行工作。

5.         具有诊断连接功能，可通过汽车故障电脑诊断仪对舒适系统的CAN数据传输网络及终端控制单元进行检测。

6.         通过组合仪表的网关控制连接，可把舒适系统数据网络连接，组成完整的车CAN网络系统

7.         操纵各种数据传输信号的电路元件如开关、电动窗开关信号、门锁信号等。真实演示 CAN数据传输网络系统的工作过程。
