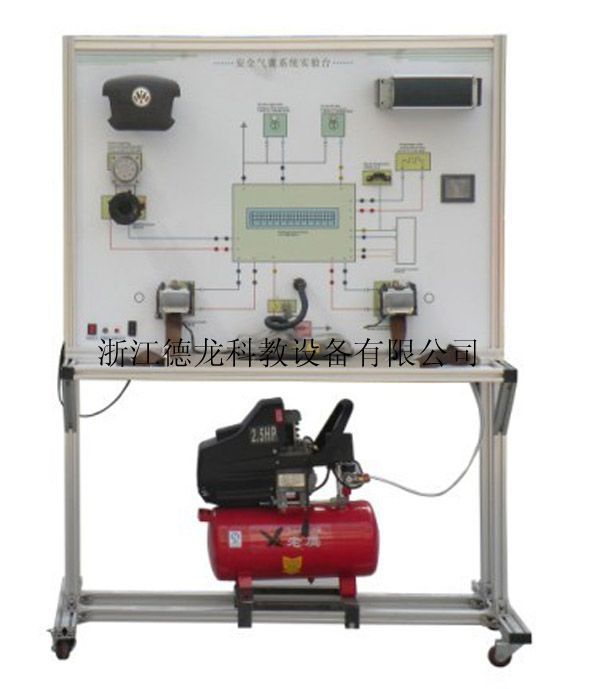

产品简介:
型号:DL-SA12-SRS
使用环境:温度-5℃~40℃;湿度≤80%
汽车型号:帕萨特领域1.8T
工作电压:220V
频率:50/60HZ;
功率:350W
示教板尺寸:1270×450×1650(长×宽×高)
产品简介:
万向自锁脚轮台架活动灵活,便于移动教学;整体台架采用铝合金架构,整体美观大方、不易褪色。
控制面板采用纯铝塑板,控制面板上彩色激光数码打印与原车控制系统相一致的直观电控系统原理图,并配有使用说明书及实验指导书等。
产品组成:
一、 安全气囊电脑、驾驶侧安全气囊、乘客侧安全气囊、驾驶侧安全带收紧器、乘客侧安全带收紧器、碰撞小车、碰撞导轨、控制线路板、空气管路、空气罐、智能化故障设置和考核系统接口、移动台架等。
二、 功能特点
1. 本实验台可使学生了解帕萨特领域安全气囊系统的基本构造及工作原理,通过实物认识各传感器及执行器的位置及工作原理。
2. 通过显而易见的电脑检测端子,配合万用表检测传感器执行器等的电压及电阻值。
3. 操纵碰撞小车,模拟汽车碰撞过程,模拟安全气囊迅速充气膨胀,真实演示汽车安全气囊系统的工作过程(气囊电脑可连续多次修复和再次碰撞/大众气囊电脑可用专用仪器多次修复)。
4. 设置安全气囊系常见故障,通过故障显示,进行学生故障分析、检测诊断实训,培养学生故障分析检测诊断思维能力
5. 充分展示安全气囊系统的组成结构和电路元件通过数据传输执行工作。
6. 带智能化故障设置和考核系统接口:1) 采用数字化集成电路板,新MCU技术与配套的故障设置控制技术。2)不需要电脑就可独立进行考试考核,老师与学生界面分开,老师通过密码进入教师界面出题,学生在普通界面答题。3)带有与设备相适应的试题库,试题库可根据用户的要求进行编辑。4)高清晰的液晶显示屏,中文菜单式操作界面,人机对话,操作简单快捷。5) 可自由设定任意一处电路的线路断路、对地短路、接触不良,等故障现象;能够设置与控制模块脚有关的各种常见故障。6) 可根据设备使用要求调整故障设置点的数量和类型。
检测功能
安装有OBD2诊断座,可连接专用或通用型汽车解码器,对与车载网络相连接的发动机系统、自动变速器系统、仪表系统、ABS系统、舒适系统的控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
