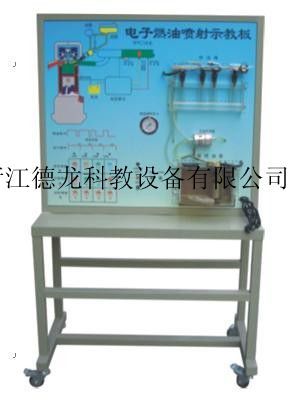

产品简介：

l        型号:DL-S8144

l        使用环境：温度-5℃～40℃；湿度

l        汽车型号：桑塔纳

l        工作电压：220V

l        频率：50/60HZ；

l        功率：350W

l        示教板尺寸：1200×450×1700（长×宽×厚）

l        万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色

l        控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。

一、基本要求：

★1.示教板能展示上海大众桑塔纳2000AJR型电控系统中的汽油燃油喷射系统，包括燃油泵、喷油器、燃油分配管、油压调节器、燃油滤清器等真实汽车部件，面板上设有LED指示灯，通过开关切换，动态演示不同工作模式的燃油喷射过程。

2.面板设计采用汽车真实实物与彩色喷绘图片相结合的模式，形象直观演示系统组成和工作过程。

3.设有三种喷射模式选择，演示不同模式的喷射现象。

二、技术性能：

1.输入电源：单相三线～220V±10%  50Hz

2.装置容量：＜0.3kVA

3.外形尺寸：100cm×55cm×180cm，允许上下偏差10%

三、基本配置及功能：

1.示教板采用整体框架式结构，面板采用彩色PVC喷绘工艺，框架和控制屏经过喷塑处理，设计有桌面。底部设有万向轮便于移动和布置。

2.面板布局采用框图模块设计，具体实物与框图一一对应，采用大众桑塔纳2000AJR型燃油喷射系统各部分真实组件，包括燃油泵、喷油器、燃油分配管、油压调节器、燃油滤清器等真实汽车部件。

3.发动机缸体和油箱采用透明有机玻璃制作，可观察喷油器和燃油泵的实际工作情况。

4.面板上设有压力表用来指示进油的燃油压力大小情况。

5.面板设有燃油喷射模式选择开关，可选择顺序喷射、分组喷射及同时喷射三种工作模式，调节面板上燃油喷射频率调节电位器，可使燃油喷射的频率在50～300r/min间进行变化。

四、实训项目：

1.燃油顺序喷射工作演示

2.燃油分组喷射工作演示

3.燃油同时喷射工作演示
