产品简介：

型号:DL-SF120-01N

使用环境：温度-5℃～40℃；湿度≤80％

汽车型号：帕萨特B5

变速器型号：01N

工作电压：220V

频率：50/60HZ；

功率：350W

示教板尺寸：1600×450×1850（长×宽×高）

产品简介：

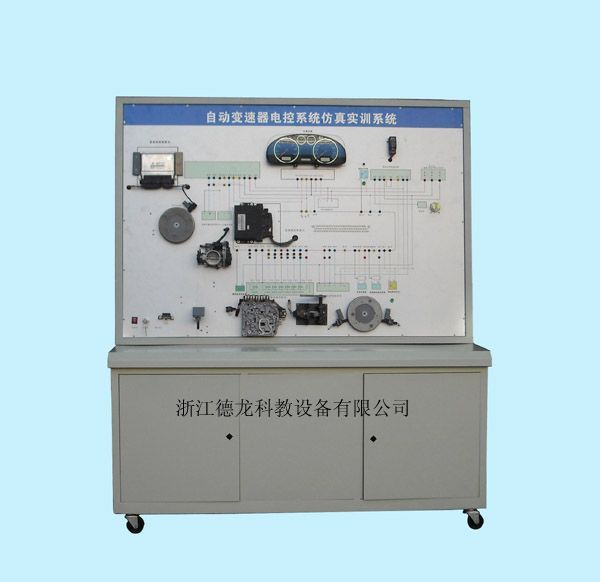

万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用铝合金架构，整体美观大方、不易褪色。

控制面板采用纯铝塑板，控制面板上彩色激光数码打印与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。

产品组成：

装备有原车自动变速器控制单元、发动机控制单元、节气门总成、01N变速器阀体及电磁阀总成、发动机转速传感器、变速器转速传感器、车速传感器、里程表传感器、多功能档位开关仪表总、OBDⅡ电脑诊断座等。

功能特点

1.         本实验台可使学生了解01N自动变速器系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。

2.         通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、变速器电磁阀、转速传感器、发动机转速传感器等各传感器执行器的电压及电阻值。

3.         设置电控燃油系统单个常见故障16个，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力。

4.         充分展示自动变速器系统组成结构和电路元件通过数据传输执行工作；

5.         调速电机驱动发动机信号盘及变速器信号盘，模拟发动机及变速器驱动；

6.         可实现发动机与自动变速器、仪表总成、网关电脑之间的CAN-BUS数据总线的信号传输；

7.         LED指示灯显示7个电磁阀在不同档位中的变化，电磁阀在加速过程中显示1档、2档、3档、4档、倒档的工作情况与变化；

8.         可实行强制降档的各个电磁阀及节气门对应变化。

检测功能

安装有OBD2诊断座，可连接专用或通用型汽车解码器，对与车载网络相连接的发动机系统控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
