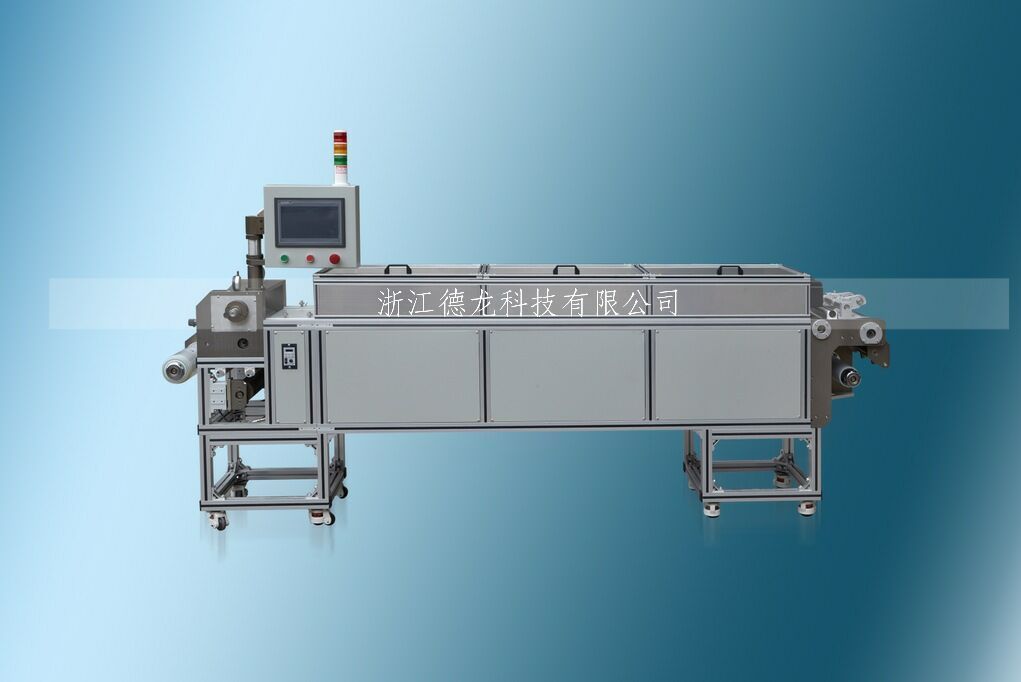

  •   产品名称:DL-LYJ-QE240小流延机

      产品分类:小试流延机系列


      产品简介

    一、产品简介:

    DL-LYJ-2QE240自动化流延机是将混合浆料从料槽流至基带之上,通过基带(PET)与逗号刮刀的相对运动形成坯膜,坯膜的厚度由刮刀控制(调刀精度可达0.001mm)。将坯膜连同基带一起送入烘干室,溶剂蒸发,有机结合剂在陶瓷颗粒间形成网络结构,形成具有一定强度和柔韧性的坯片,干燥的坯片连同基带一起卷轴待用。具有高精度,高速、性能稳定、环保、节能等特点。

    二、主要技术参数:

    1.设备外型尺寸: 2980mm×600mm×1250mm

    2.装机总功率: 2.6Kw

    3.基带: PET0.05-0.15mm)

    4.基带宽幅: 250-300mm

    5.流延宽度       220MM

    6.调刀精度:      0.001mm

    7.厚度精度:     ±(1um+2%带厚度)

    8.刮刀精度:      0.1um

    9.刮刀:圆筒逗号刮刀

    10.流延速度: 0.01-2M/min

    11.流延厚度μ(WET):10400μm(静止可达到1200um以上)

    12.刮刀高度μ(WET):03500μm

    13.粘度 cps       50-10000

    14.有效烘干长度   2米

    15.   3段底板加热+风循环

    16.温度控制: 室温~100℃可调(控制±0.1℃)

    17.溶剂:          水性,溶剂

    18.流延膜控制:    双伺服电机控制,张力可调

    19.电气控制系统:  西门子PLC 可编程序控制

    20.控制面板:      10寸彩色液晶触摸屏(触摸屏)

    21.静电除尘:4套

    22.放卷轴:3寸气胀轴

    23.收卷轴:3寸气胀轴

    功能特点

    1. 3段可调底板加热,温度精度可达到±0.1℃

    2. 3段加热西门子PID控制系统,10寸液晶显示显示4段加热温度

    3. 西门子PLC控制系统CPU:224 高速计数器:4个;I/O:6/4;2路脉冲输出;4096字节存储器;RS-485通讯口;

    4. 液晶10寸彩色触摸屏控制面板,悬臂式

    5. 触摸屏显示流延速度、流延起动、加速、减速3段温度控制

    6. 编码器测试流延速度;

    7. 伺服电机控制流延速度,流延电机速度达到0.01-2M/min

    8. 伺服电机控制扭矩张力

    9. 变频调速电机控制抽风机通风流量;

    10. 数字液晶千分表显示流延高度,精度可达到0.001mm±

    11. PTC进气进风加热

    12. 不锈钢镜面圆筒刮刀,刮刀可以360度翻转方便清洗,保证流延质量;

    13. 外观设备及配件均用铝板制作,表面经过电氧化处理;

    14. 铝合金烘干室,分3段平面,采用钢化玻璃,可直观里面烘干动态;

    便利的工艺:

    Ø 整机采用型材,水平,间隙到达高精一致;

    Ø 在每个干燥区门盖上设置透明玻璃窗,观察内部状况;

    Ø 对每一条过渡辊经过精加工,不简略每一道环节。

    Ø 对喷漆包覆配件内部材质都采用加厚铝合金,保证配件实用年限;

    Ø 采用精密数控加工中心精密加工,零件精细精度高。

    备品备件:
